COPYRIGHT©廣州慧正云科技有限公司 www.hzeyun.com 粵ICP備18136962號 增值電信業務經營許可證:粵B2-20201000
近年來，SMP密封膠以其健康環保無異味，優良的耐候、通用、涂飾性，在建筑工程和裝飾裝修等領域得到廣泛的應用。SMP密封膠也被稱為“雜化”密封膠，主體樹脂為硅烷改性預聚物，不含異氰酸酯、溶劑等有害物質，是繼聚硫膠、硅酮膠、聚氨酯膠之后發展起來的新一代環保型密封膠。
海名斯（THIXATROL® 系列）的新型流變劑是一種由可再生原料（生物含量>75%）生產的聚酰胺基有機觸變劑。THIXATROL®產品除了具有高生物含量外，還具有其他特性和優點，可以改善SMP密封膠的應用性能。
具有高效增稠和觸變性，提供優異的抗流掛/抗垂流性
由于其低屈服點，具有優異的擠出性
易于分散，低能耗，不易揚塵，低起泡性
與氣相法二氧化硅相比
是氣相法二氧化硅密度的20倍，體積更小，在運輸和儲存中占據更小的空間
無危險或特殊標簽
THIXATROL®系列產品是一種易于使用的粉末，具有優異的低溫活化性能。在40°-60°C的活化溫度下可獲得良好的流變性能，該活化溫度低于其他市售聚酰胺蠟類流變助劑，通常在混合過程中即可實現。
其觸變性通過形成三維網絡來發揮作用。一旦完全活化，由于酰胺官能團的相互作用（例如氫鍵、范德華力、電荷），以及分子鏈段的相互鏈接/纏繞，形成纖維狀結構。

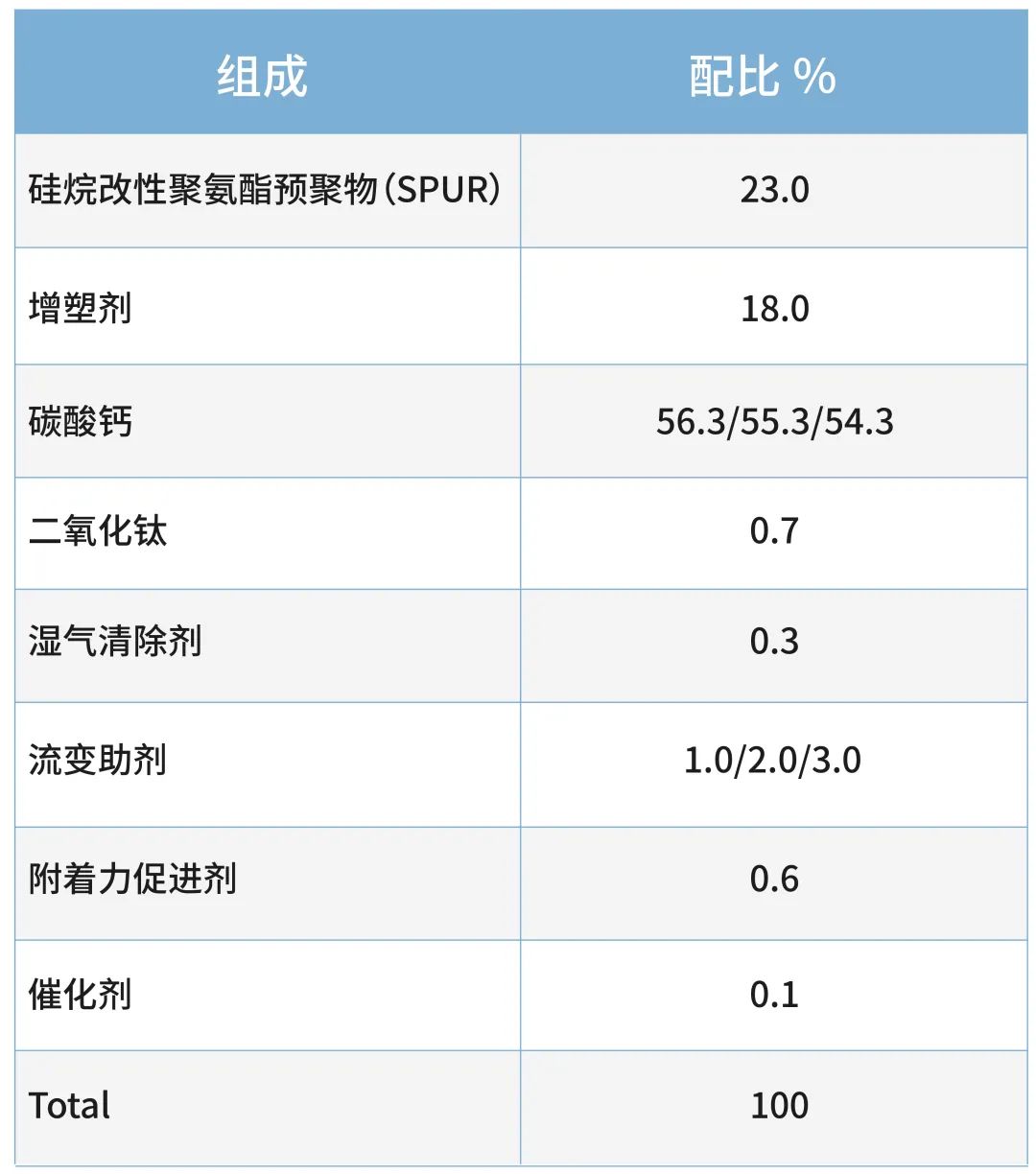

在一款硅烷改性聚氨酯（SPUR）密封膠中，分別以聚酰胺蠟流變劑和氣相二氧化硅作為觸變劑，分別添加1%，2%，3%。其主要特性對比如下：
1、提供優異的增稠及觸變性

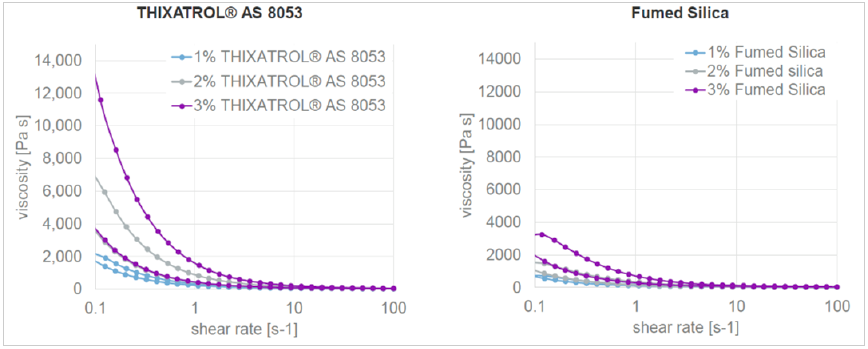

在50°C時進行活化，THIXATROL®AS 8053在僅為1%的添加量時即表現出優異的性能，與氣相二氧化硅相比，其增稠和觸變性顯著提高（見下圖）。
在SPUR密封膠中，與氣相二氧化硅相比，聚酰胺蠟流變劑更顯著地提升增稠及觸變性能。
2、使用聚酰胺蠟的密封膠比使用氣相二氧化硅的密封膠具有更好的擠出性能
隨著聚酰胺基觸變劑的添加量增加到2.0%，可以實現約30g/min的理想擠出速率？；而實現類似的擠出速率需要添加3.0%的氣相法二氧化硅。然而，在幾乎相等的擠出速率下，用3.0%的氣相二氧化硅獲得的屈服點高于基于聚酰胺蠟的觸變劑，這意味著需要施加30%以上的力來擠出相同量的材料。THIXATROL®和氣相二氧化硅對屈服點和擠出速率的影響如下圖所示。

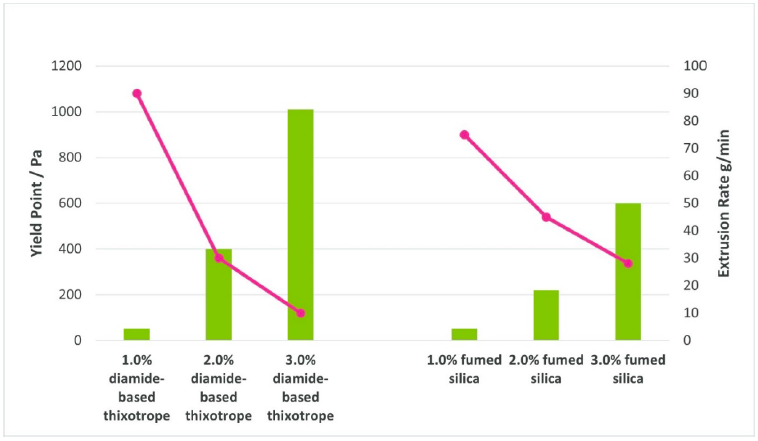

流變助劑對SPUR密封膠屈服點和擠出速率的影響
3、聚酰胺蠟流變劑具有更佳的抗流掛性能
添加1.0%的氣相二氧化硅的樣品沒有展現出垂度穩定性，樣品完全流出通道（如下圖所示）。然而，在同等添加量下，使用聚酰胺蠟的觸變劑沒有出現垂流現象。

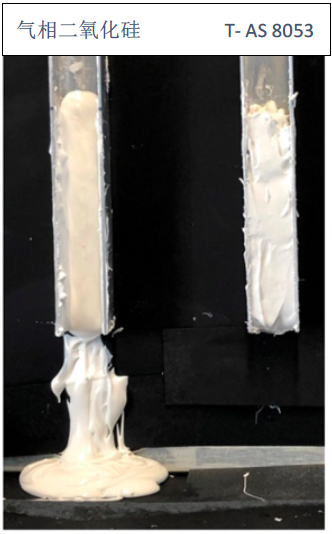

在1.0%的相同添加量時，使用聚酰胺蠟的試樣具有良好的抗垂流性能（右）
在同等添加量下，與氣相法二氧化硅相比，聚酰胺蠟觸變劑展現出更優異的抗垂流性能。
結 論
海名斯新型環保聚酰胺蠟流變劑，其特有的低溫活化性能，能滿足節能環保的應用需求，同時具有高效的增稠及觸變性能，賦予產品優異的抗塌陷和抗垂流性能，不影響膠粘劑或密封膠的模量，與氣相二氧化硅相比，具有良好的擠出性能，能滿足各類膠粘劑及密封膠的應用。
慧樂居歡迎您關注中國家居產業，與我們一起共同討論產業話題。
投稿報料及媒體合作
E-mail：luning@ibuychem.com
