慧正資訊：創新是引領發展的第一動力。2023年政府工作報告再提“創新”，強調完善新型舉國體制，突出企業科技創新主體地位。將科研創新與工程實踐相結合，以創新驅動高質量發展，是中科建通作為地下工程領域優質系統服務商的“靚麗名片”。
近日，中科建通持續發力檢測端科研創新，以組合探測精準定位滲漏水點和滲漏路徑的試驗研究，將勘察、檢測、標準化施工、材料研發、效果評估、工程科研等環節有機結合，有效破解了滲漏水反復治理、復漏率高等行業難題，不僅為客戶創造了高價值的創新賦能，也為推動行業高質量發展貢獻出中科建通的創新智慧和力量。
今天，我們向大家介紹精準治理滲漏的重要抓手——組合探測精準定位滲漏路徑。
精準組合探測結構滲漏水點、滲漏路徑
一、探測滲漏水路徑的重要性
滲漏水路徑，是指水從滲漏源到滲漏點所運行的軌跡。例如，地鐵車站頂板滲漏至屋內，那么頂板的貫穿裂縫就是滲漏路徑。在明確滲漏位置和原因后，就能通過精準系統治理封堵滲漏路徑，使結構恢復成不透水的防護體系，從而根治滲漏水病害。
但實際情況較為復雜，很多混凝土結構滲漏水病害處于隱蔽位置，無法通過經驗和觀察準確找到。尤其是在地鐵車站，因為有嚴格的運營時間、乘車體驗度、裝修層等因素的限制，快速探明滲漏水路徑，是高效精準治理滲漏水病害的關鍵手段。

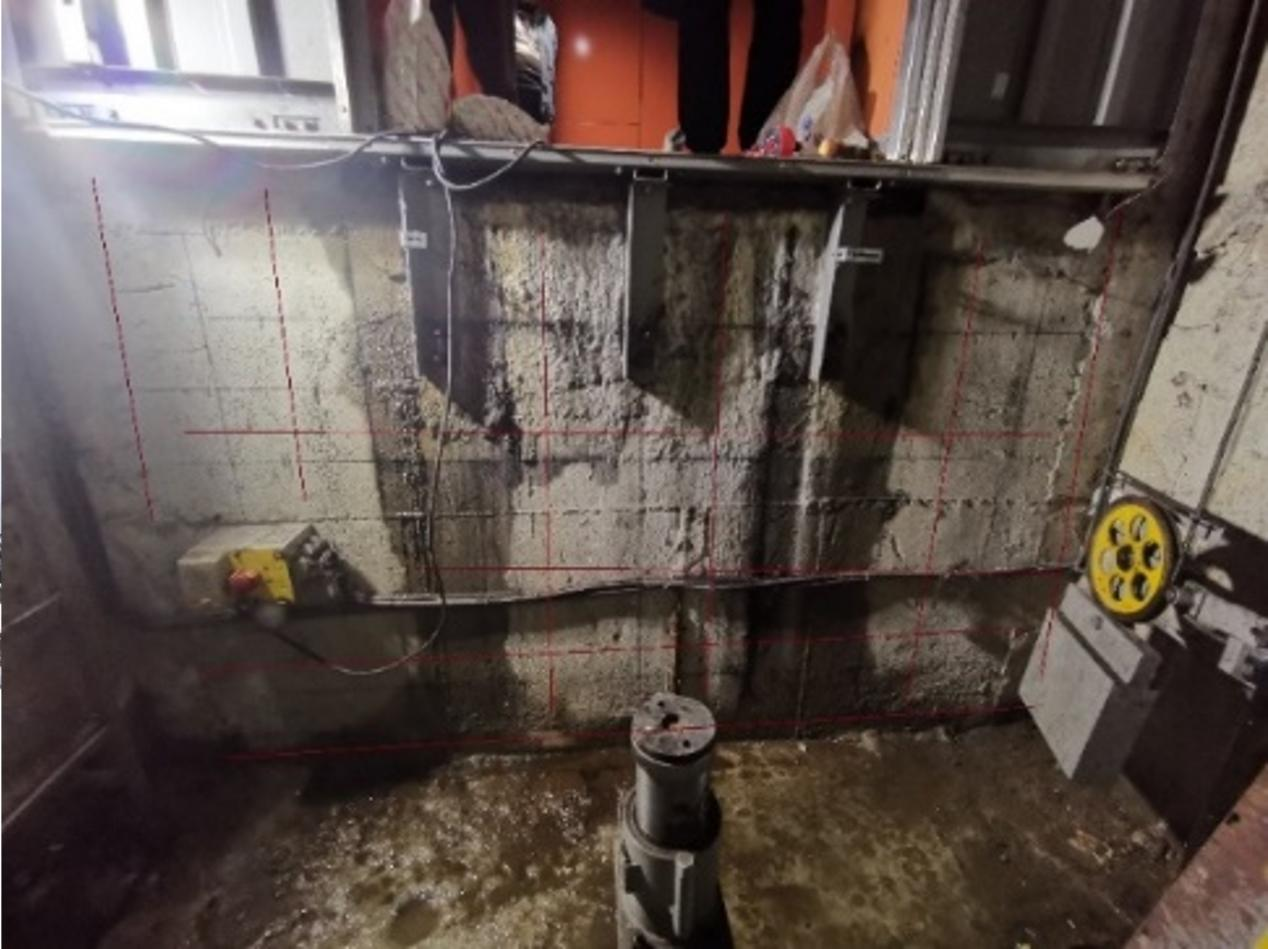

電梯井積水
二、組合探測滲漏路徑設備調研
通過調研國內外成熟的滲漏水檢測技術，我們綜合比較了十余種不同檢測方法的特點和優勢，結合探測混凝土內部的病害情況需要綜合利用多種設備的需求，形成了混凝土結構滲漏水內部病害形態檢測解決方案。調研結果顯示，比較適合結構內部病害檢測的方法為地質雷達法、混凝土三維掃描成像法。
1、地質雷達法
地質雷達采用高頻電磁波以寬頻帶脈沖形式，通過發射天線被定向送入地下，經存在電性差異的地下地層或目標體反射后返回地面，由接收天線接收。當混凝土結構存在滲漏時，水分的作用將引起混凝土內部的介電常數異常增大，在該區域會表現出強烈的反射。通過測定混凝土內部介電常數的變化，可以評判對應部位混凝土的含水狀態，進而推斷滲漏情況。
地質雷達探測現場
2、混凝土三維掃描成像法
混凝土三維掃描成像系統采用新型低噪聲干耦合點接觸傳感器，實現三維全矩陣數據采集，各個位置均實時3D成像，混凝土內部缺陷直觀可見，并確定混凝土內部病害形狀。主要用于檢測整體澆灌混凝土和鋼筋混凝土結構中的空隙、凹槽、螺紋鋼筋、外來雜質、裂縫等。

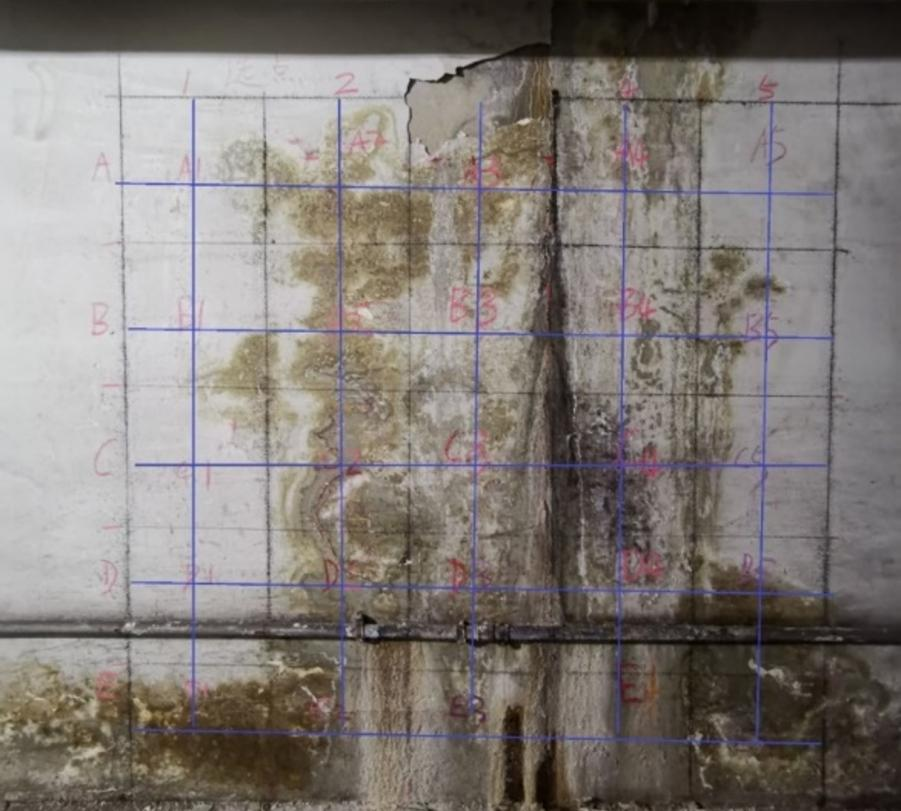

無裝修層側墻面滲
三、組合探測應用研究
中科建通科研團隊針對4類滲漏水病害工況開展了混凝土內部病害組合探測應用研究，總結出混凝土內部病害組合探測技術路線，并據此歸納出各種工況相應的組合探測方法。

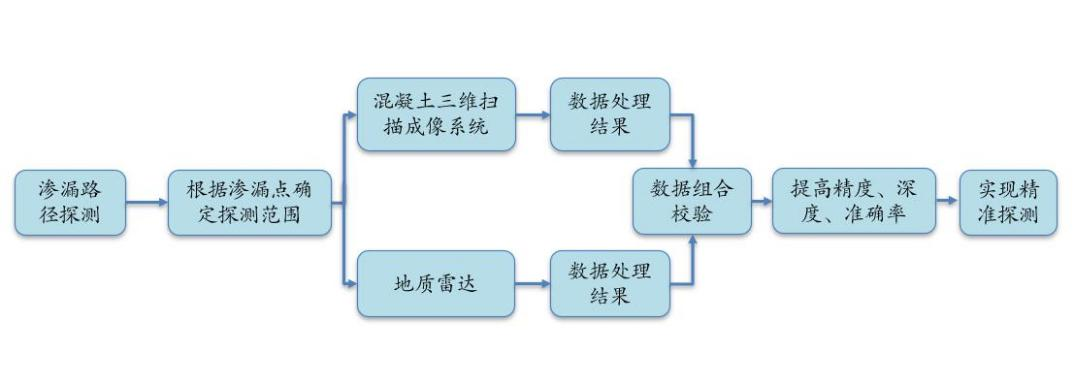

混凝土內部病害組合探測技術路線
1、3類病害工況對應的組合探測方法
針對無裝修層地面返水、濕貼裝修層地面返水、無裝修層側面面滲等3類滲漏水病害工況，我們采用地質雷達、混凝土三維掃描成像系統，組合探測混凝土內部病害；

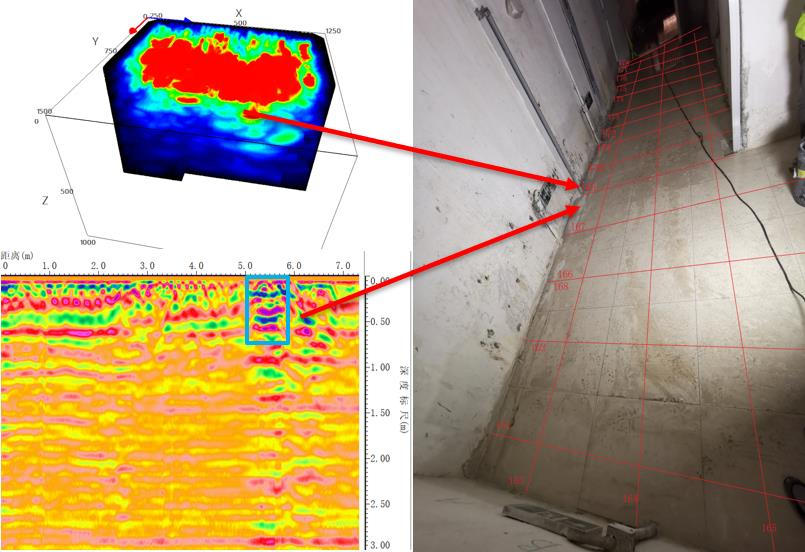

某地鐵車站疏散通道濕貼裝修層地面返水組合探測
2、干掛裝修層側墻面滲對應的探測方法
針對干掛裝修層側墻面滲這種滲漏水病害工況，我們采用地質雷達探測混凝土內部病害。

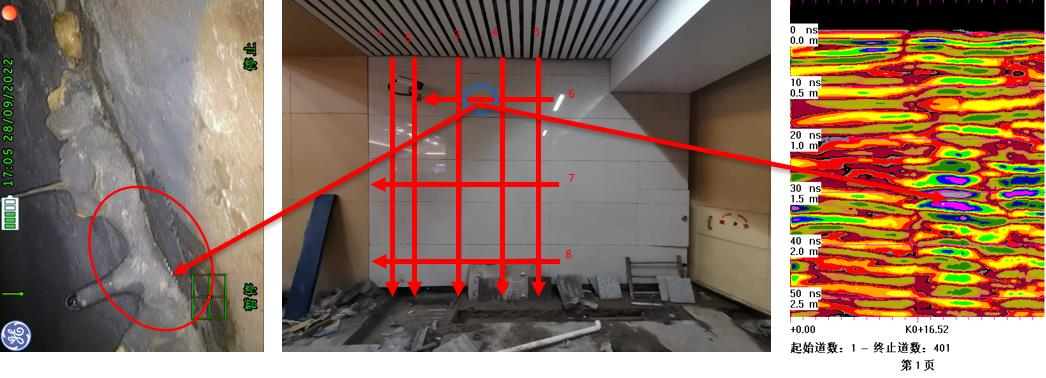

某地鐵車站通道干掛裝修層側墻面滲組合探測
四、組合探測研究結論
1、基于模型試驗及現場試驗驗證，總結出地鐵車站4類病害工況的滲漏水路徑精準組合探測的方法。

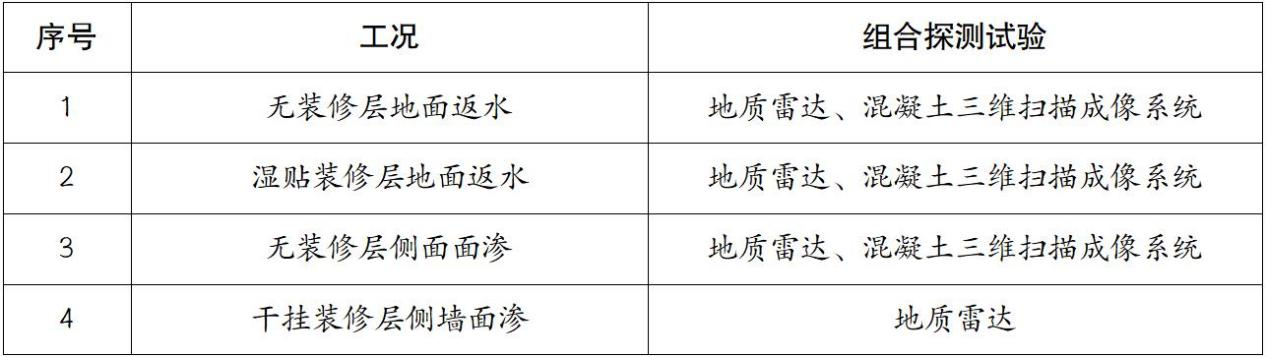

混凝土內部病害組合探測方法
2、地質雷達可以實現滲漏水路徑（混凝土質量缺陷）的注漿效果評價（精度3cm），并給出了混凝土病害的地質雷達的標準波形圖以及最優參數設置，便于在工程檢測時更快、更準確判斷病害類型和尺寸；
3、地質雷達分布率最高可達3cm以下，深度達3m，混凝土三維掃描成像系統分辨率可達1cm，深度為0.5m；
4、地質雷達和混凝土三維掃描成像系統均屬于地球物理方法，檢測結果具有多解性，在檢測混凝土內部缺陷時數據較準，可互相佐證，提高病害解釋準確率；
5、由于混凝土缺陷較小時或受環境影響較大時，地質雷達和混凝土三維掃描成像系統檢測不明顯時，紅外熱像儀和滲漏巡檢儀對淺層的含水檢測可作為滲漏路徑的重要參考；
6、地質雷達探測檢測效率較高，適合大面積檢測；混凝土三維掃描成像系統檢測效率低，速度慢，適合小范圍的重點檢測。

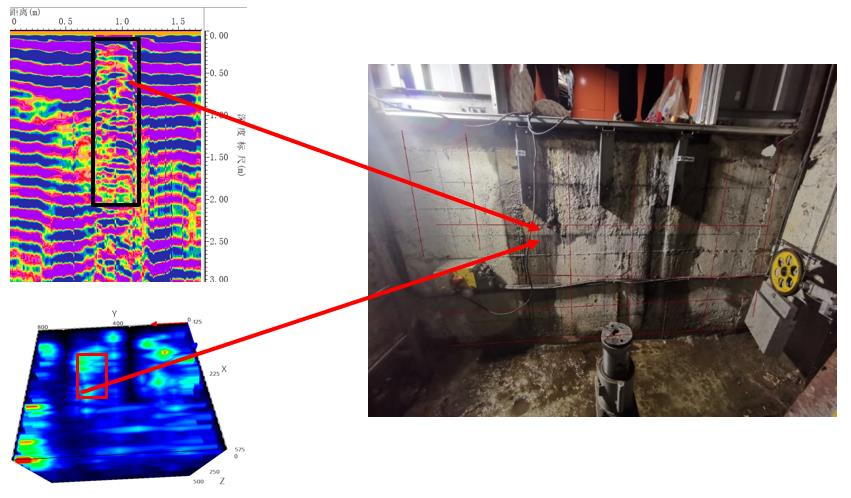

某地鐵車站電梯井積水組合探測
五、組合探測研究價值
由于滲漏水病害類型種類繁多、滲漏水工況復雜程度各不相同，使用單一的檢測方法通常無法準確檢測到滲漏點和滲漏路徑，現實需求強烈呼喚組合探測滲漏水病害的方法出現。試驗研究結果顯示，使用多種不同的檢測方法能夠在精度、深度和檢測對象上，達到相互補充和相互驗證的效果，有效提高病害的識別度和精度，以達到精準治理的目的。
組合探測精準定位滲漏水點和滲漏路徑，是中科建通“咨詢、檢測、設計、施工、運維、科研、標準”全生命周期服務體系中檢測端創新探索之一，不僅滿足了系統治理前檢測的需求，也為滲漏水病害原因分析、滲漏水病害分類分級創造了可靠依據，更為下一步選擇匹配的系統治理工藝和治理材料指明了方向。
